Реле контроля фаз для сетей с изолированной нейтралью CKF-11 (монтаж на DIN-рейке 35мм; регулировка задержки отключения; контроль чередования фаз; 3х400В 8А 1Z 1R IP20)(аналог ЕЛ-11Е) F&F EA04.004.003
1 903 ₽
шт.
, включая НДС 22%
Наличие:
Есть
Артикул:
EA04.004.003
Категория:
Страна производитель:
Беларусь
Наличие по складам:
Описание:
Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 320 В, повышения напряжения более 480 В, нарушении чередования фаз.
Принцип работы

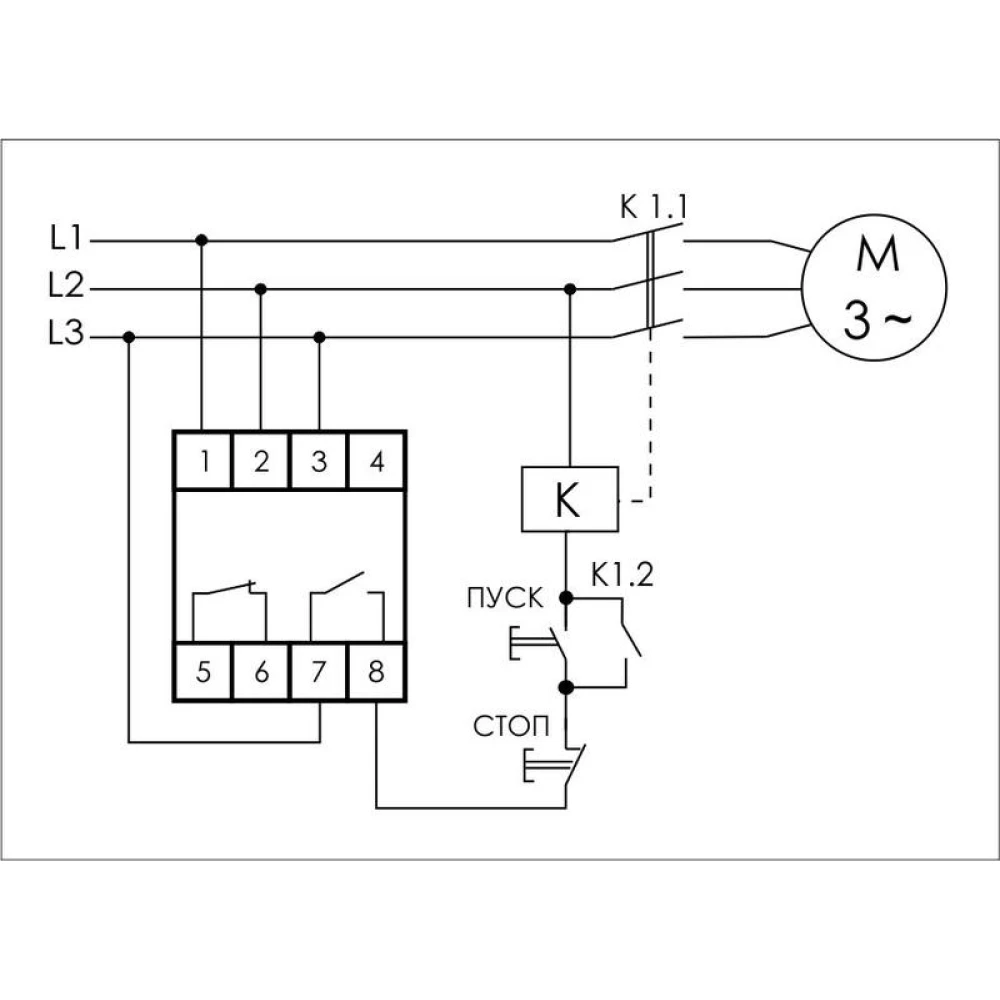

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
контроль верхнего значения напряжения;
контроль чередования фаз;
напряжение питания 3x400 В AC;
контакт - 1NO, 1NC (2x8 А).
Список характеристик:
Гарантия мес.:
12 мес.
ДxШxВ:
95мм/95мм/40мм
Вес:
0.095кг.
Производитель:
Ширина:
35
Высота:
90
Список технических параметров:
Минимальное рабочее давление:
65
Модель:
90
Модель электропривода:
35
Максимально допустимое время задержки:
10
Минимальное регулируемое время задержки:
.5
Максимально допустимое время задержки срабатывания без выдержки:
2
Минимальное регулируемое время задержки срабатывания без выдержки:
2
Количество нормально разомкнутых (НО) контактов:
1
Количество нормально замкнутых (НЗ) контактов:
1
Функция обнаружения асимметрии фаз:
Да
Функция обнаружения перенапряжения:
Да
Функция обнаружения пониженного напряжения:
Да
Функция обнаружения обрыва фазы:
Да
Функция контроля порядка чередования фаз:
Да
Глубина:
65
Высота:
90
Ширина:
35

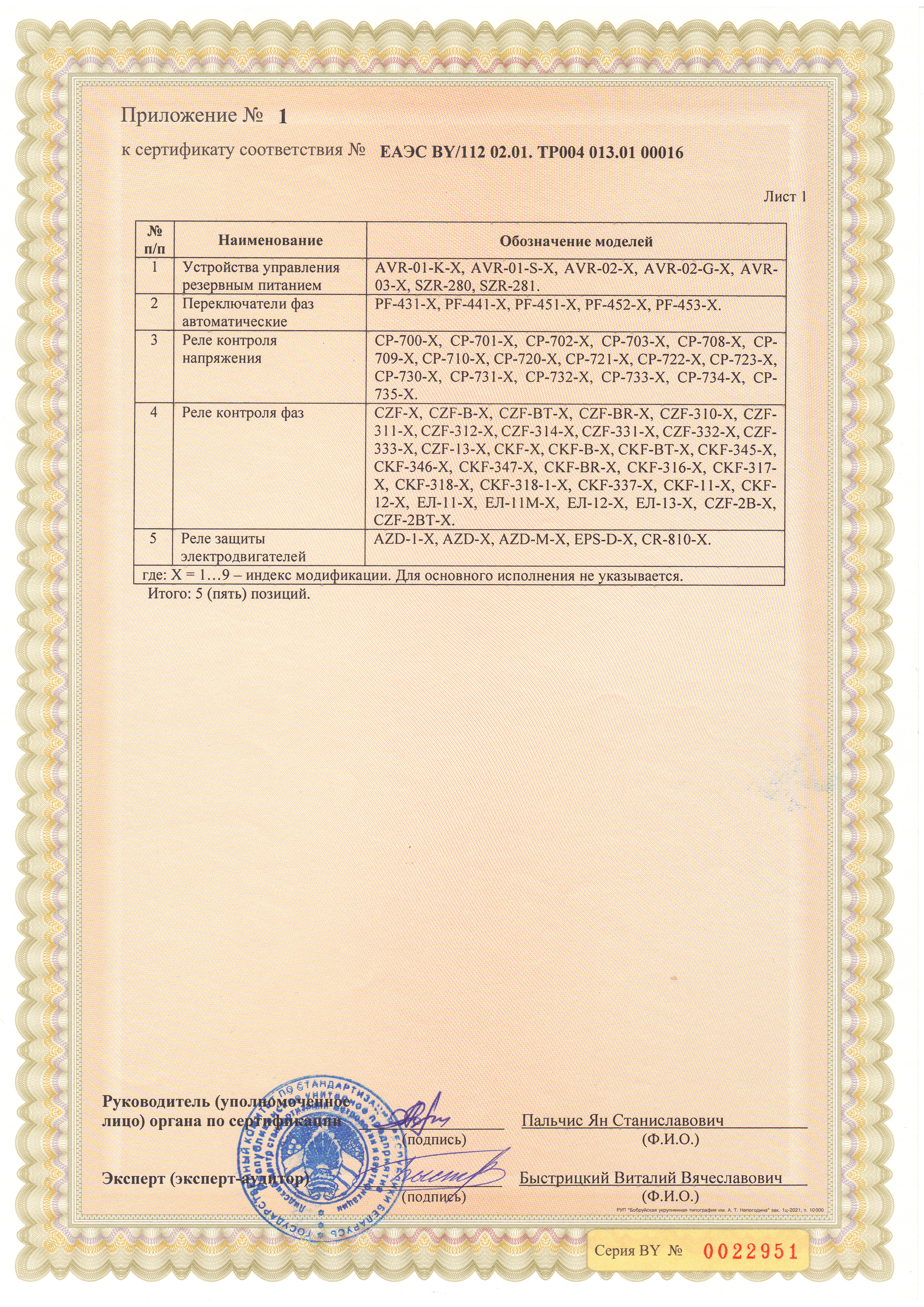

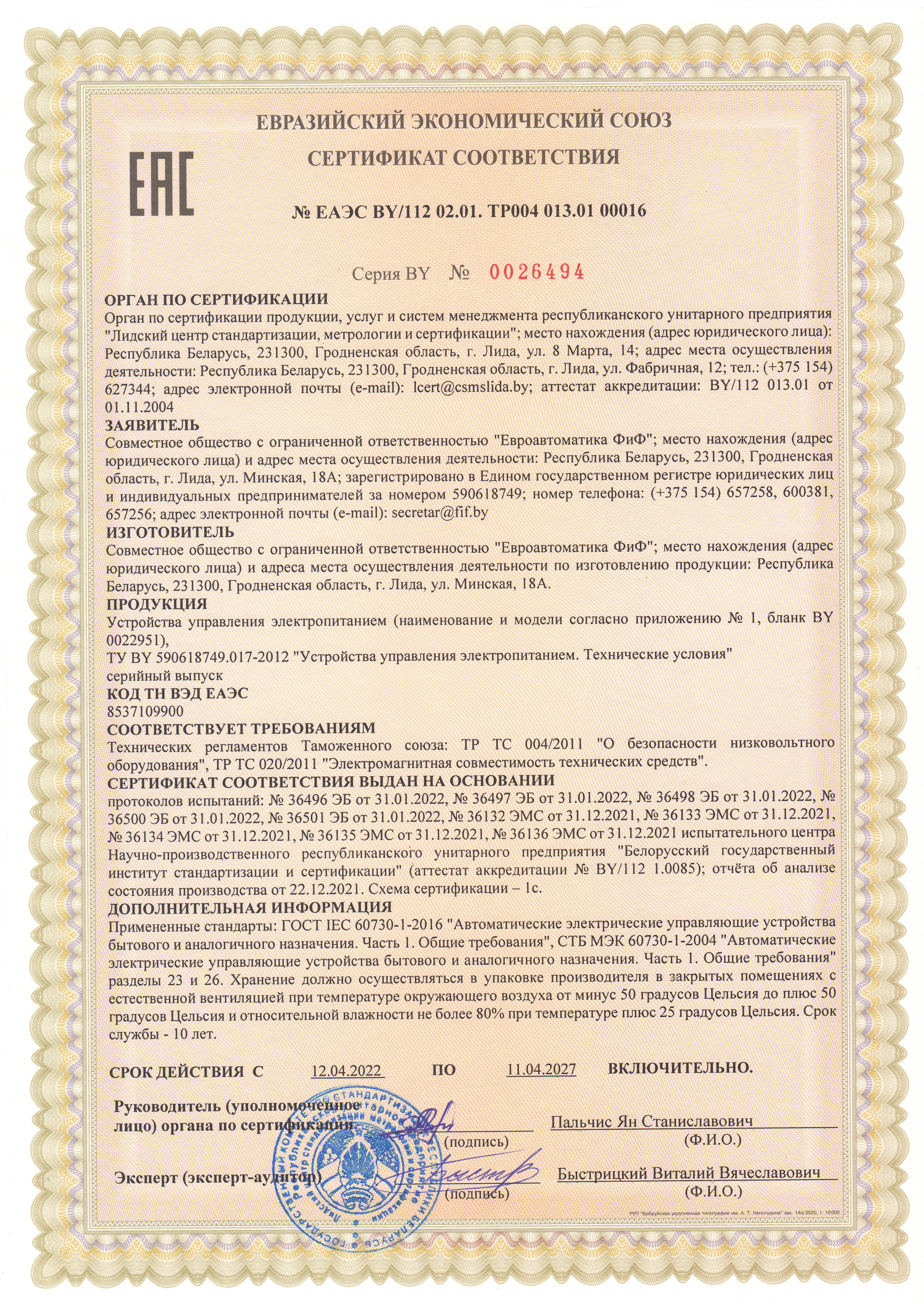

Сертификаты:
ЕАЭС BY/112 02.01. ТР004 013.01 00016:
ЕАЭС BY/112 02.01. ТР004 013.01 00016:
Реле контроля фаз CKF-11 предназначено для защиты электродвигателей и электроустановок в трехфазных сетях с изолированной нейтралью. Устройство контролирует наличие фаз, асимметрию напряжения, нижний и верхний пороги напряжения (от 320 В до 480 В), а также правильное чередование фаз. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм, что обеспечивает удобство установки в распределительных щитах. Контакты реле имеют конфигурацию 1NO и 1NC с током до 8 А, что позволяет управлять электродвигателями и другими нагрузками. При нормальном напряжении контакты замкнуты, при аварийных ситуациях – размыкаются, отключая нагрузку. Включение происходит автоматически после восстановления параметров сети. Корпус устройства соответствует классу защиты IP20. Размеры реле составляют 95х95х40 мм, вес 0,095 кг. Производитель – Евроавтоматика F&F, гарантия 12 месяцев. Товар доступен на складах в России: Домодедово, Тверь, Екатеринбург, Новосибирск, Самара, Тула, всего 49 единиц. Цена – 1944 рубля. Реле CKF-11 – надежное решение для контроля фаз и защиты оборудования в промышленности и энергетике. Закажите сейчас для обеспечения стабильной работы вашей электросети.
